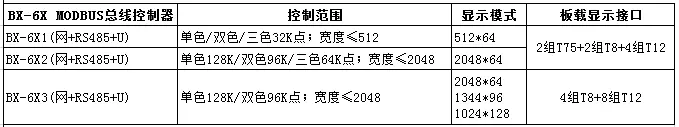

以标准化产品对接行业定制需求，，，，是2007so太阳集团产品研发的主要偏向。。。。。。克日，，，，继BX-6QX-M全彩控制器在MODBUS领域成熟应用一年之后，，，，主打高性价比的BX-6X MODBUS总线控制器批量下线。。。。。。BX-6X系列产品支持种种全彩模组以及单双色模组，，，，是为以文本显示为主的工业项目量身定制的LED控制器。。。。。。BX-6X系列产品可普遍应用于需要实时显示工业信息的场合，，，，无需二次开发就能无缝对接DCS工业系统。。。。。。

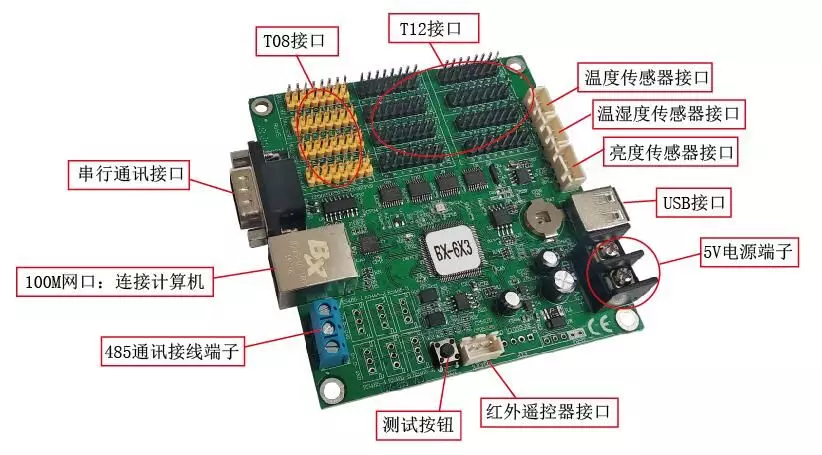

       DCS系统是现代工业系统的神经中枢，，，，化工、煤矿、环保水处置惩罚、 冶金等领域都是通过DCS控制系统举行生产数据历程监控和治理。。。。。。工业现场项目应用BX-6X MODBUS总线控制器，，，，相关监控数据即可在LED显示屏实时显示。。。。。。BX-6X系列产品标配网口+RS485+USB通讯接口，，，，产品支持MODBUS RTU/TCP协议，，，，支持串行、网口通讯，，，，并且支持主机和从机两种模式，，，，支持显示内容可视化设置、类组态软件设置。。。。。。

BX-6X MODBUS总线控制器使用教程

1、设置屏参

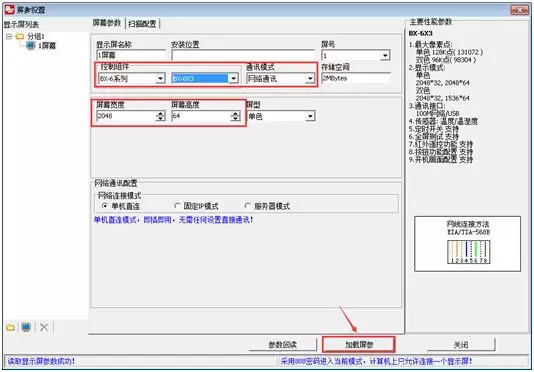

       本教程以BX-6X3毗连温度传感器为例。。。。。。请将Ledshow TW2017升级到V18.07.26.00及以上版本使用。。。。。。装备毗连完成后，，，，启动LedshowTW 2017软件，，，，点击菜单栏的“设置”—>“设置屏参”—>输入密码“888”后进入“设置屏参”界面。。。。。。在“控制组件”下选择对应的控制器型号以及“通讯模式”，，，，并且设置一下屏幕宽度和屏幕高度，，，，最后点击“加载屏参”。。。。。。

2、网络通讯模式

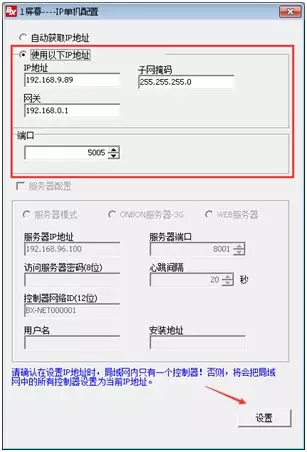

       网络通讯设置下的“网络毗连模式”选择“牢靠IP模式”。。。。。。点击”控制器IP设置“，，，，进入界面，，，，填写IP地点、网关、端口等相关信息，，，，点击”设置“按钮，，，，即可完成IP信息设置。。。。。。

3、扫描设置

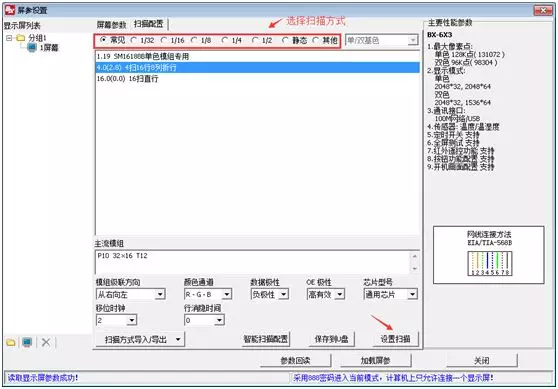

       在屏参设置界面，，，，点击”扫描设置“，，，，凭证模组的扫描方法，，，，选择对应的扫描方法，，，，然后点击”加载屏参“按钮，，，，屏幕就会正常显示。。。。。。

4、添加温度传感器

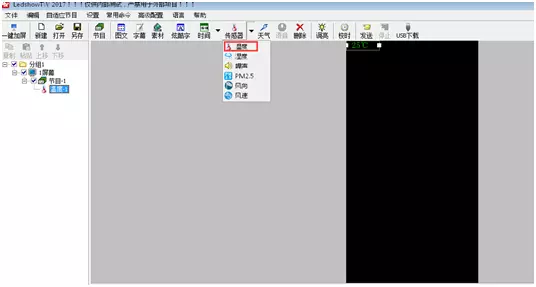

首先，，，，点击添加图标下的温度选项，，，，添加一个温度传感器分区。。。。。。

5、设置传感区属性

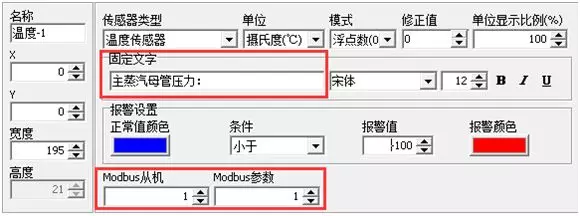

在温度传感器属性界面，，，，举行相关设置。。。。。。

6、MODBUS设置

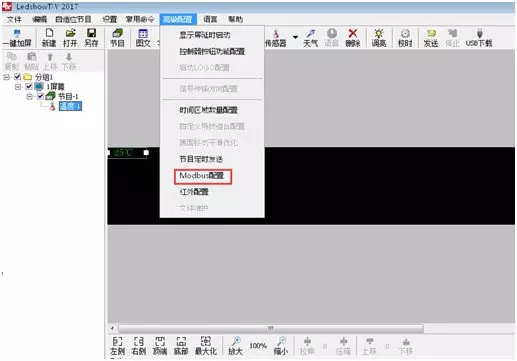

       选择“高级设置“菜单栏下的MODBUS设置。。。。。。

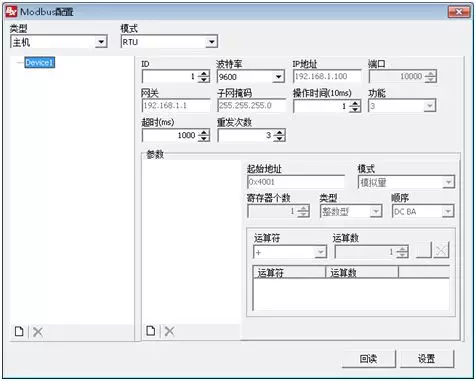

7、设置MODBUS属性

在界面设置相关参数设置信息。。。。。。

8、发送节目

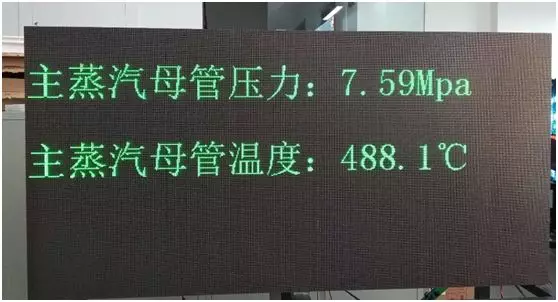

编辑好Modbus属性后，，，，只要点击“发送”按钮便可把节目内容发送到控制器，，，，温度传感器即可正常在LED屏显示数值。。。。。。
